স্বয়ংক্রিয় স্টীল বার কোল্ড অঙ্কন মেশিন, বিজোড় কার্বন পাইপ মোল্ডিং মেশিন

স্বয়ংক্রিয় স্টীল বার কোল্ড অঙ্কন মেশিন, বিজোড় কার্বন পাইপ মোল্ডিং মেশিন

কুইক বিস্তারিত:

ধরন: ঠান্ডা drawnbench

ব্র্যান্ড নাম: Hengli

মডেল সংখ্যা: LW30

ইনপুট উপাদান: সাধারণ কার্বন ইস্পাত, মিশ্র, অলৌহঘটিত ধাতু

বিক্রি পর সেবা প্রদান: বিদেশী পরিষেবাটি উপলব্ধ

আদি স্থান: জিয়াংসু, চীন (মেনল্যান্ড)

তাই কার্বন পাইপ অ লৌহঘটিত ধাতু পাইপ ক্ষেত্র, এবং: ব্যবহার করা হয়।

বর্ণনা:

নল অঙ্কন প্রক্রিয়া প্রবর্তন

একটি ফাঁপা টিউব একটি ডাই মাধ্যমে টানা থাকে, তখন সাধারণত একটি খনিশ্রমিকদের শাবল বা গাঁইতি বা প্লাগ নল ভেতরে ব্যাস সমর্থন করার জন্য ব্যবহার করা হয় এই প্রক্রিয়া নল অঙ্কন বলা হয়। প্লাগ ফাংশন প্রাচীর হ্রাস প্রভাব এবং গর্ত আকার নিয়ন্ত্রণ হয়। যাইহোক, খনিশ্রমিকদের শাবল বা গাঁইতি যদি এটা প্রয়োজনীয় প্রাচীর বেধ কমানো করতে, অথবা যদি মাত্রা এবং ভিতরে পৃষ্ঠের গুরুত্বপূর্ণ নয় নয় বাদ দেওয়া যেতে পারে। প্রক্রিয়া ছাড়া কোনো খনিশ্রমিকদের শাবল বা গাঁইতি নল ডুবিয়ে হিসাবে পরিচিত হয় একটি নল আঁকা।
একটি নিশ্চল খনিশ্রমিকদের শাবল বা গাঁইতি উপর টিউব অঙ্কন সালে সর্বাধিক ব্যবহারিক দূরকক্ষেত্র হ্রাস 40 শতাংশ বেশি না হয় প্রতি খনিশ্রমিকদের শাবল বা গাঁইতি থেকে বেড়ে ঘর্ষণ পাস। একটি সাবধানে ডাই মারা গলা খনিশ্রমিকদের শাবল বা গাঁইতি ভাসে মিলেছে, এটা 45 শতাংশ এলাকা কমানো অর্জন করা সম্ভব, এবং একই কমানোর জন্য অঙ্কন লোড একটি নির্দিষ্ট প্লাগ দিয়ে ছবি আঁকার চেয়ে কম। এই শৈলী ভাসমান প্লাগ দিয়ে ছবি আঁকার বলা হয়। উল্লেখ্য গত এই স্টাইলে, টুল নকশা এবং তৈলাক্তকরণ খুব সমালোচনামূলক হতে পারে। নল অঙ্কন মধ্যে ঘর্ষণ সমস্যা একটি দীর্ঘ খনিশ্রমিকদের শাবল বা গাঁইতি দিয়ে ছবি আঁকার মধ্যে কমিয়ে আনা হয়। খনিশ্রমিকদের শাবল বা গাঁইতি হার্ড যষ্টি বা তারের যে নল সমগ্র দৈর্ঘ্য বেশি প্রসারিত করে এবং টিউব ডাই মাধ্যমে টানা হয় বরাবর নিয়ে গঠিত। এই নকশা, এলাকার হ্রাস 50 শতাংশ হতে পারে। যাইহোক, অঙ্কন পর খনিশ্রমিকদের শাবল বা গাঁইতি নল থেকে যা নল ব্যাস সামান্য বৃদ্ধি এবং মাত্রিক সহনশীলতাই বিরক্ত ঘূর্ণায়মান (ভীত), দ্বারা সরানো উচিত। অঙ্কন প্রক্রিয়া উপরে আলোচনা ডুমুর দেখানো যেতে পারে। 1।

ডুমুর। 1: টিউব অঙ্কন প্রক্রিয়া। (ক) ডুবিয়ে; (খ) সংশোধন করা হয়েছে প্লাগ; (গ) ভাসমান প্লাগ; (ঘ) টিউব জন্য খনিশ্রমিকদের শাবল বা গাঁইতি একটি ঠান্ডা ড্র বেঞ্চ চলন্ত একটি ভারী স্টিলের ফ্রেম বা বেঞ্চ, মধ্যম যার ডাই অধিষ্ঠিত জন্য একটি ডাই মাথা অবস্থিত নিয়ে গঠিত। বেঞ্চ এক শেষে খনিশ্রমিকদের শাবল বা গাঁইতি যষ্টি অ্যাঙ্করে একটি স্থায়ী ধারক অবস্থিত। তার অন্য প্রান্তে এ খাদ একটি চক্রদন্ত চাকা যার উপর একটি ভারী অবিরাম, বর্গাকার সংযুক্ত শৃঙ্খল পাসের বহন মাউন্ট করা আবশ্যক। এই চেইন বেঞ্চ, যা ডাই মাথা থেকে চক্রদন্ত চাকা, যেখানে শৃঙ্খল একটি অকর্মা এবং আয় চক্রদন্ত চাকা থেকে বেঞ্চ নীচে প্রায় পাসের থেকে প্রসারিত করে উপরে একটি নালা ব্যবস্থার সবচেয়ে গুরত্বপূর্ণ। চক্রদন্ত চাকা উপযুক্ত হ্রাস নিচ্ছে মাধ্যমে একটি পরিবর্তনশীল গতি মোটর দ্বারা চালিত হয়।
উত্পাদনের অপারেশন
কুলিং পর হট ঘূর্ণিত টিউব এক প্রান্তে উল্লেখ করা হয়। এই ইশারা, বাইরে ব্যাস ড্র গর্ত অবাধে মরা প্রবেশ কমে অংশ অনুমতি প্রাপ্ত প্রায় 150 মিমি (6 ইঞ্চি) একটি দূরত্ব জন্য, হ্রাস পর্যাপ্ত রয়েছে, সুতরাং এটা plyer মুখ এই শেষ খপ্পর করতে পারেন নল. একাধিক ঠান্ডা ড্র পাস নল দেওয়া হবে হয়, তাহলে বিন্দু সামান্য চূড়ান্ত ডাই আকার অধীনে, যদি তৈরি করা হয়েছে।
অধিকাংশ ক্ষেত্রে, এক ঠান্ডা ড্র পাস ঘনিষ্ঠ মাত্রা, ভাল পৃষ্ঠতল এবং পণ্যের প্রয়োজনীয় যান্ত্রিক সম্পত্তি পৌঁছানোর যথেষ্ট। অতিরিক্ত পাস নিরাপদ করার জন্য প্রয়োজন হতে পারে: (1) পাতলা দেয়াল, (2) ভাল পৃষ্ঠ শেষ, (3) ছোট পরিধির, অথবা (4) আর দৈর্ঘ্য।
একাধিক পাস সঙ্গে উৎপাদন, এটি প্রতিটি ঠান্ডা অঙ্কন অপারেশনের পর তাদের পরিকোমলায়ন করা প্রয়োজন। আরও ঠান্ডা অঙ্কন করার আগে, annealed টিউব জরা এবং lubricated করা আবশ্যক। সকল টিউব unannealed যান্ত্রিক টিউব ছাড়া, গত ঠান্ডা ড্র পাস পরে একটি চূড়ান্ত পরিকোমলায়ন বা তাপ চিকিত্সা পাবেন। অনেক টিউব অর্ডার সমাপ্ত নল মধ্যে সঠিক শস্য গঠন প্রাপ্ত গত পাস করার পূর্বে একটি বিশেষ স্বাভাবিক চিকিত্সা পাবেন; এই পোড়ানো হয় ক্রমাগত সুড়ঙ্গ বা গাড়ী-নীচে ব্যাচ চুল্লি গ্যাস দিয়ে বহিস্কার সঞ্চালিত হয়। একটানা চুল্লি তাপ-প্রতিরোধক চালিত একটি পূর্ব-নির্ধারিত, ইত্যাদি নল অধ্যায় উপর নির্ভর করে হার, পোড়ানো তাপমাত্রা, তাপমাত্রায় সময় গাড়ি নীচে ব্যাচ চুল্লি একটি ব্যাটারি সাজালে এ চুল্লি মাধ্যমে টিউব বহন করার জন্য ব্যবহৃত রোলস এবং প্রদান করা হয় একটি বিশেষ চার্জিং কপিকল দ্বারা পরিবেশিত হয়।
উপরন্তু, ঠান্ডা টানা, annealed টিউব যেমন সোজা কাটা, পরিদর্শন ও পরীক্ষামূলক যেমন সমাপ্তি অপারেশন শিকার হয়।

অ্যাপ্লিকেশন:

বিশেষ উল্লেখ:

প্রতিযোগিতামূলক সুবিধা:

অঙ্কন মেশিন কোর যষ্টি ডিভাইস অপসৃত হয়, এটি সাধারণত মেশিনের অপেক্ষাকৃত যান্ত্রিক সম্প্রসারণ নিম্নলিখিত সুফল রয়েছে হল:

(1) Stubbs তৈরি ইস্পাত উচ্চ সমকেন্দ্রিকতা
জলবাহী ড্রাইভের মসৃণ অপারেশন, সিস্টেমের কাঠামো দরুন এবং পাইপ অক্ষ রেখার কাছে বল নিশ্চিত করে, এবং ছাঁচ অক্ষ বাইরে খনিশ্রমিকদের শাবল বা গাঁইতি অক্ষ সঙ্গে সামঞ্জস্যপূর্ণ ফলে পণ্যের সঠিকতা উন্নতি কোনও runout, সমকেন্দ্রিকতা এবং ঋজুতা উচ্চ;

(2) সহজ গঠন, সহজে উত্পাদন
অংশ ঠান্ডা টানা নল মেশিন অধ্যায় এই ধরনের সহজ এবং প্রক্রিয়া সহজ হয়। আরেকটি আলনা পূর্বপ্রতিবলিত ফ্রেম গঠন কাছে মেশিনে শক্তি, শক্ত হয়ে যাওয়া এবং ভারবহন ক্ষমতা উন্নত।

(3) সাধারণ সরঞ্জাম ভিত্তি
সিলিন্ডার বেস হিসাবে, ছাঁচ বেস ও tailstock আট টিউব এবং চার সমর্থন যষ্টি সমাবেশ গঠিত হয়, একটি সম্পূর্ণ কাজ লোড ভূমিকা, তাই কাছে টান সামগ্রিক কাঠামোর মধ্যে ঘিরা হিসেবে একসঙ্গে লিঙ্ক করা হলে, ভিত্তি মেশিন কাজ টেনে ধরে না লোড, শুধুমাত্র ডিভাইসের ভার বইতে, এইভাবে সংরক্ষণ করার সময়
সরঞ্জাম ভিত্তি খরচ অনেক।

(4) stepless
হাইড্রোলিক কার্তুজ ভালভ নানাবিধ ব্যবস্থা কার্যকর, অঙ্কন গতি, মসৃণ নমনীয় এবং সুবিধাজনক বিস্তৃত উপর করা যাবে নিয়মিত।

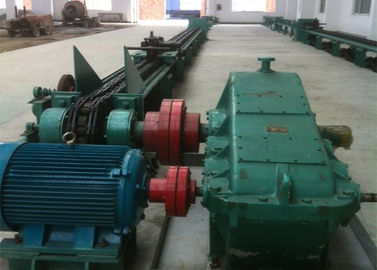

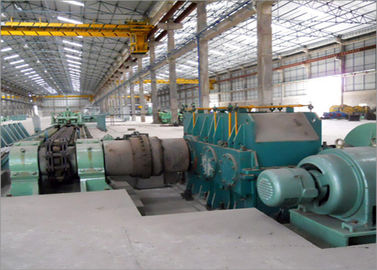

প্রধান সরঞ্জাম জন্য রেফারেন্স ফটো

সার্টিফিকেশন:
